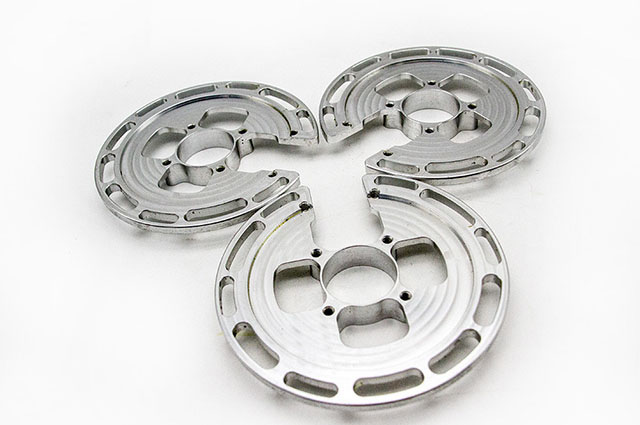

航空零件機械圖紙中普遍規格的標明及規定：

　　2.1孔（HOLE）如：

　　（1）毛胚孔：3"DIA 1CORE 芯子 3"0 1;

　　（2）加工孔：1"DIA1";

　　（3）锪孔：锪孔(注C＇BORE=COUNTER BORE锪底臉孔);

　　（4）鏜孔：1"/4 DIA REAM鉸孔1"/4;

　　（5）螺紋孔的標明一般要透露出外螺紋的直徑，每英尺牙數（螺矩）外螺紋類型精度級別鉆深攻深，方位等如：

　　例1.6 HOLES EQUI-SPACED ON 5"DIA (6孔均布在5"圓上上（EQUI-SPACED=EQUALLY SPACED均布） DRILL 1"DIA THRO＇ 鉆1"埋孔（THRO＇=THROUGH通） C/SINK22×6DEEP 沉孔22×6

　　例2.TAP 7"/8-14 UNF-3B THRO＇攻統一標準細牙外螺紋，每英尺14牙，精度級別3B級

　　（注UNF=UNIFIED FINE THREAD美國標準細牙外螺紋）

　　1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO 鉆1"孔，攻1"/4英國粗牙外螺紋，每英尺20牙，攻深7"/8,4孔禁止鉆通（UNC=UCIFIED COARSE THREAD 美國標準粗牙外螺紋）

　　1"-14NS-2THRO 攻英國固定不動特殊外螺紋M1",每英尺牙數14,精度級別為二級 （注NS=NATIONAL SPECIAL THREAD:英國固定不動特殊規范）

　　2.2倒圓角（CHAMFER）

　　例1/8×45°BEV 倒角1/8×45°（注BEV=BEVEI，斜坡）

　　1.5×45°CHAM 倒圓角1.5×45°(注CHAM=CHAMFER倒角)

　　2.3方(SQUARE)

　　例5"SQUARE5"×5"方

　　2.4剖視（SECTION）

　　例SECTION A-AA-A截面

　　2.5圓弧的半徑

　　例1"RR1"

　　RADIUS MUST BE SMOOTH AND BLEND INTO FACE

　　弧形務必光滑平整且與平面圖相交

　　2.6加工容量

　　例DOTTED LINES INDICATED MAX FINISH 1"/8，斜線表明較大加工容量1"/8

　　2.7零件標識例

　　USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY用凸起高為5"/16的細虛線英文字母在本身一側打標識
